Umbaumaßnahmen

Da an der Heckinnenverkleidung Modifikationen vorgenommen werden müssen, sollte man mit größter Sorgfalt vorgehen. Wir empfehlen den Kauf einer zweiten Heckinnenverkleidung. Die Kosten für ein original Neuteil liegen hier bei ca. 80 € beim freundliche Yamahahändler.

Wir bieten selbstverständlich die Modifikation der Heckunterverkleidung an.

Die original Heckunterverkleidung ist auszubauen.
Auch hier ist sehr sorgfältig zu arbeiten, da der elektrische Kabelsatz und einige elektrische Komponenten teilweise ausgebaut werden müssen.
Anschließend die modifizierte Heckunterverkleidung mit dem passenden Edelstahlhalter montieren. Das originale Katzenauge wird oberhalb des Kennzeichens an die vorgesehene Bohrung angeschraubt. Die Miniblinker am Halter montieren und die Kabelverlegung durch die neuen an der Heckunterverkleidung angebrachten Führungsbohrungen vornehmen. Hier sind die mitglieferten Dichtungstüllen zwecks der Wasserdichtigkeit zu verwenden.

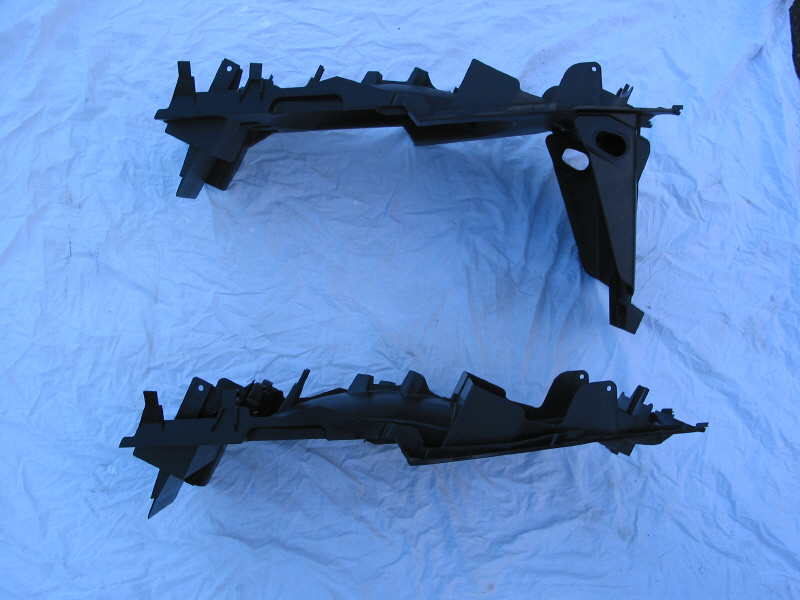

Vergleich einer originalen Heckunterverkleidung und einer fertig geschnittenen.

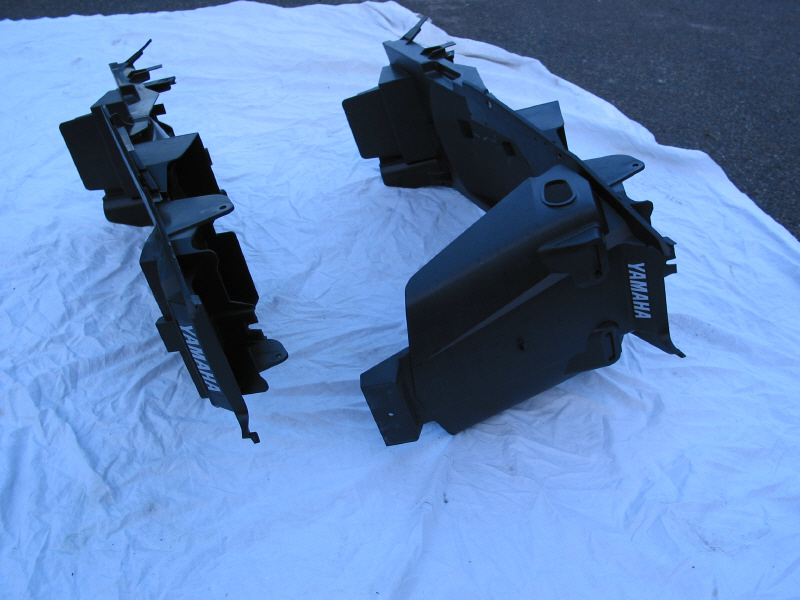

Vergleich einer originalen Heckunterverkleidung und einer fertig geschnittenen.

Schnittstelle der Heckunterverkleidung. Auf der Fläche unterhalb des YAMAHA Schriftzuges kommt später das Katzenauge.

Untere Schnittkante mit den Bohrungen für den Halter und den Blinkerkabeln.

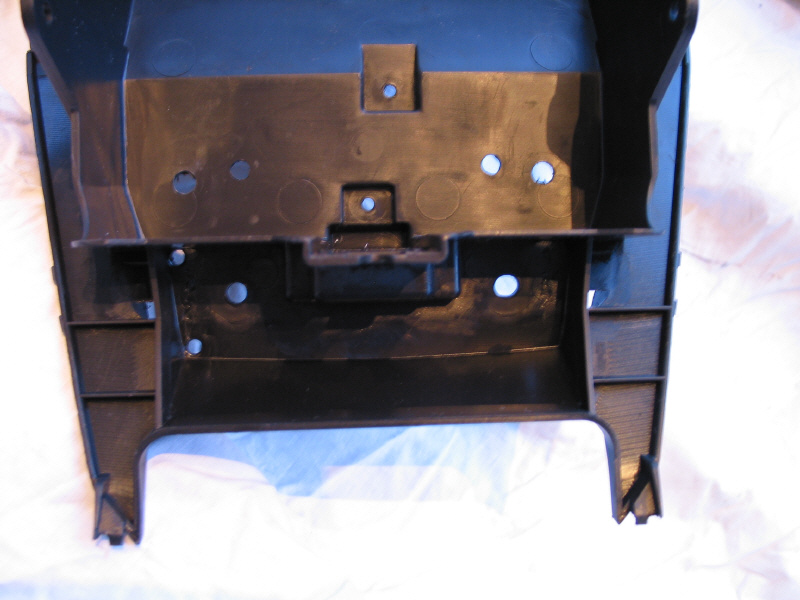

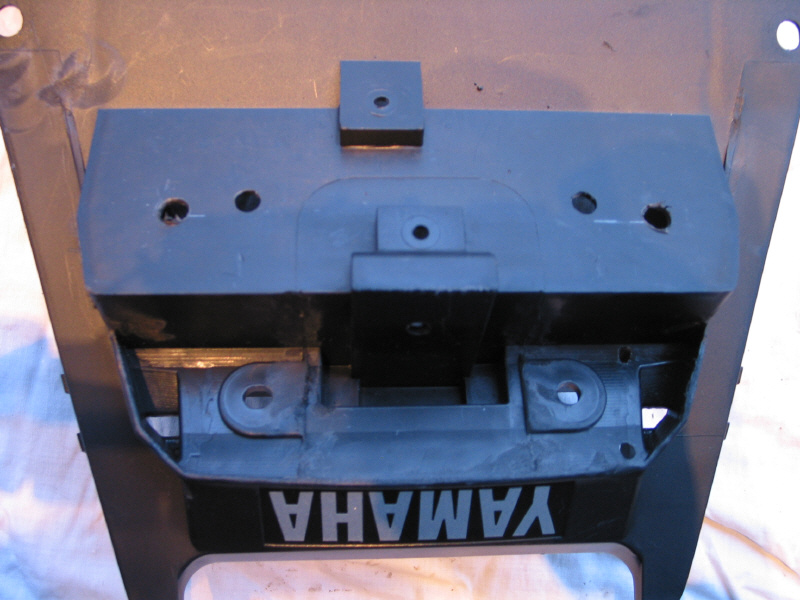

Lochbild aller neuen Löcher für Halter, Katzenauge und Blinkerkabel.

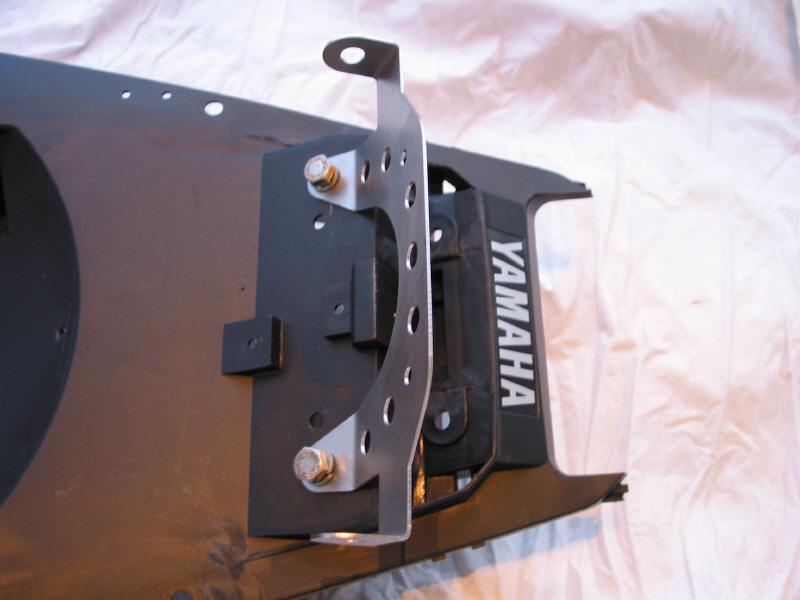

Hier die Ansicht von hinten mit montierten Halter.

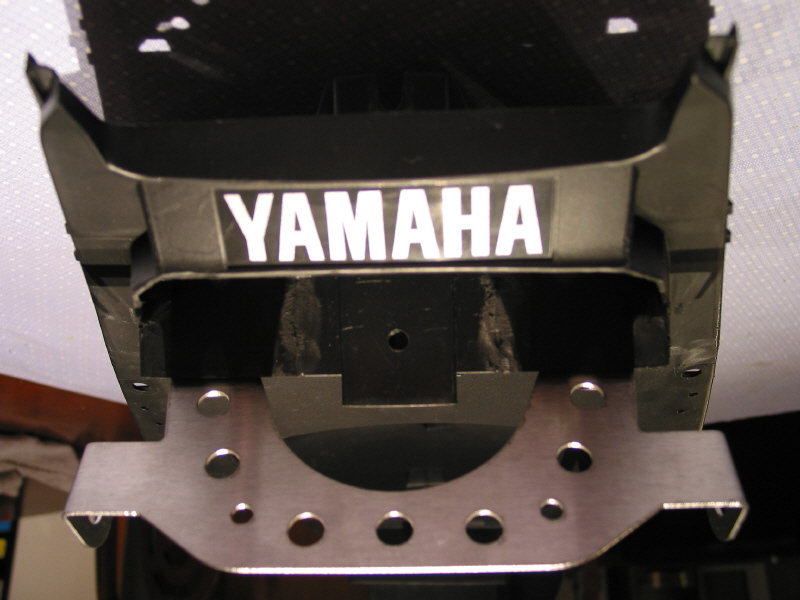

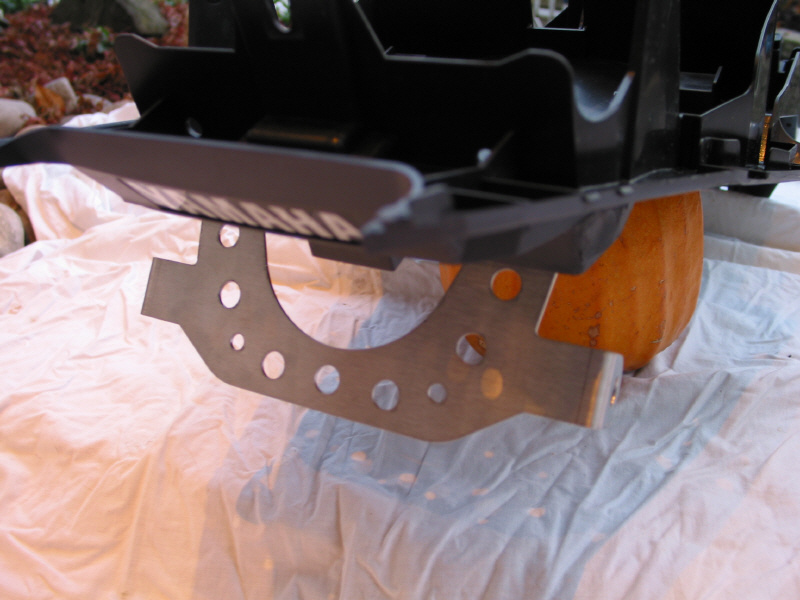

Hier der Blick von unten bei montiertem Halter.

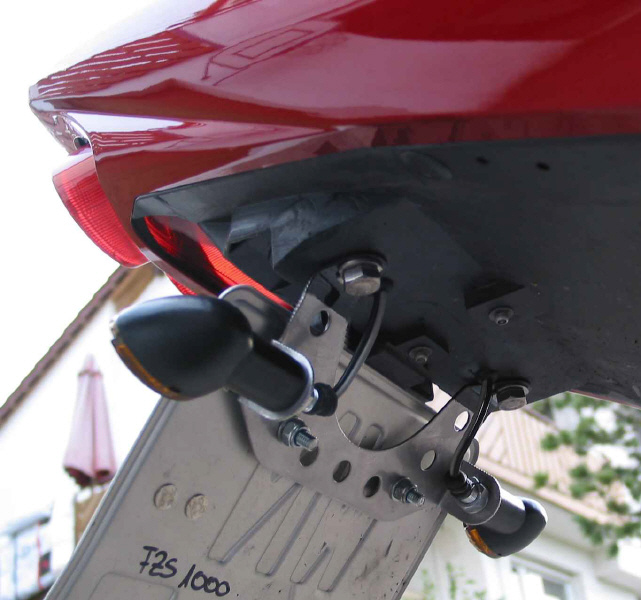

Schrägansicht bei montierten Halter.

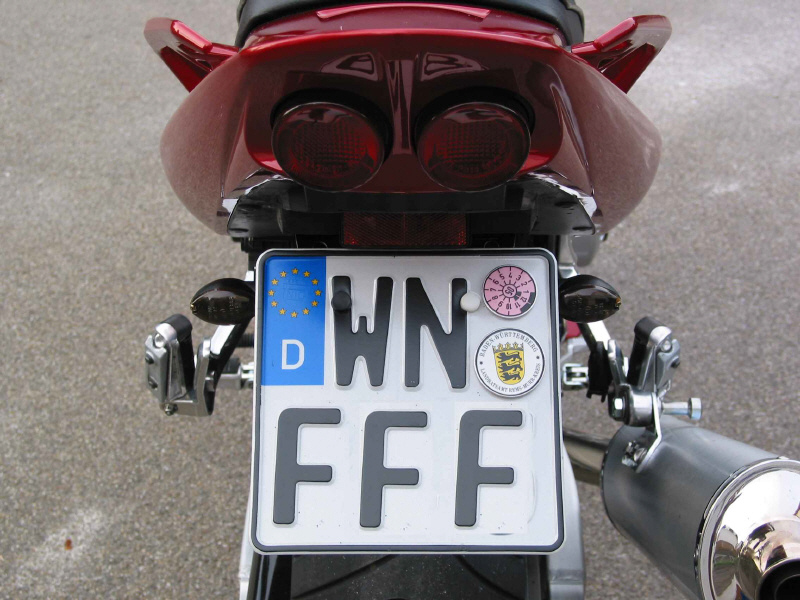

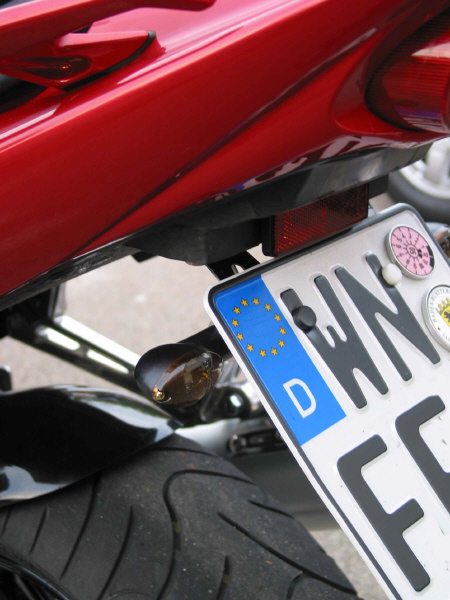

Ansicht der geschnittenen Heckunterverkleidung bei montierten Halter, Kennzeichen, Blinker und Katzenauge.

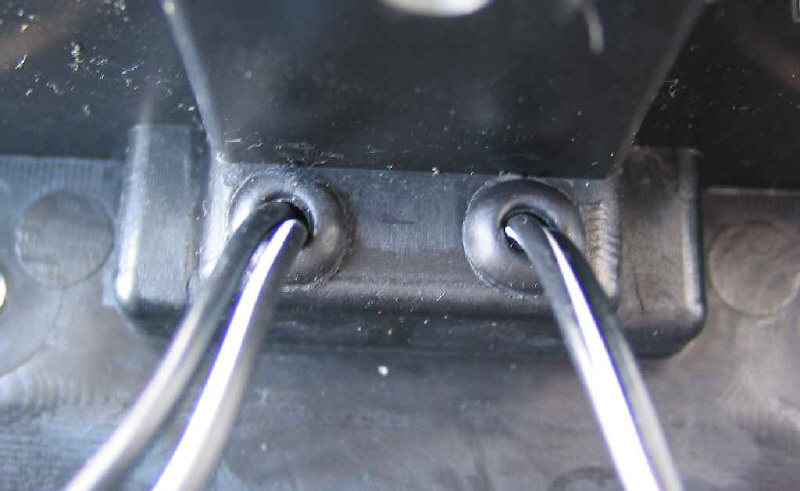

Ansicht der Leitungsverlegung von unten.

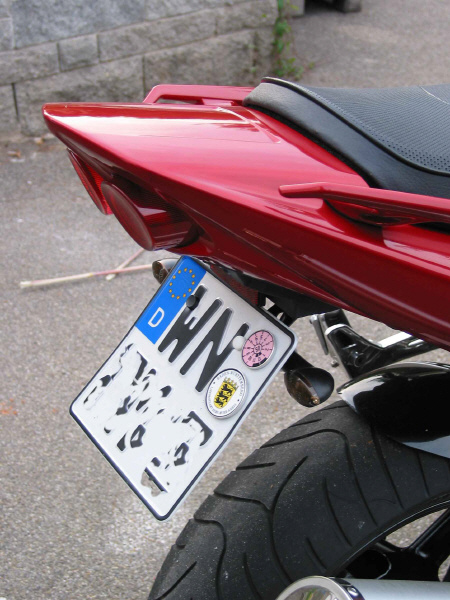

Ansicht der geschnittenen Heckunterverkleidung bei montierten Halter, Kennzeichen, Blinker und Katzenauge.

Ansicht der Leitungsverlegung von oben.
